屋脊式除霧器是一種折流板式除霧設備，因其外形呈人字形/屋脊?fàn)疃妹?，是濕法脫硫系統的主要組件。

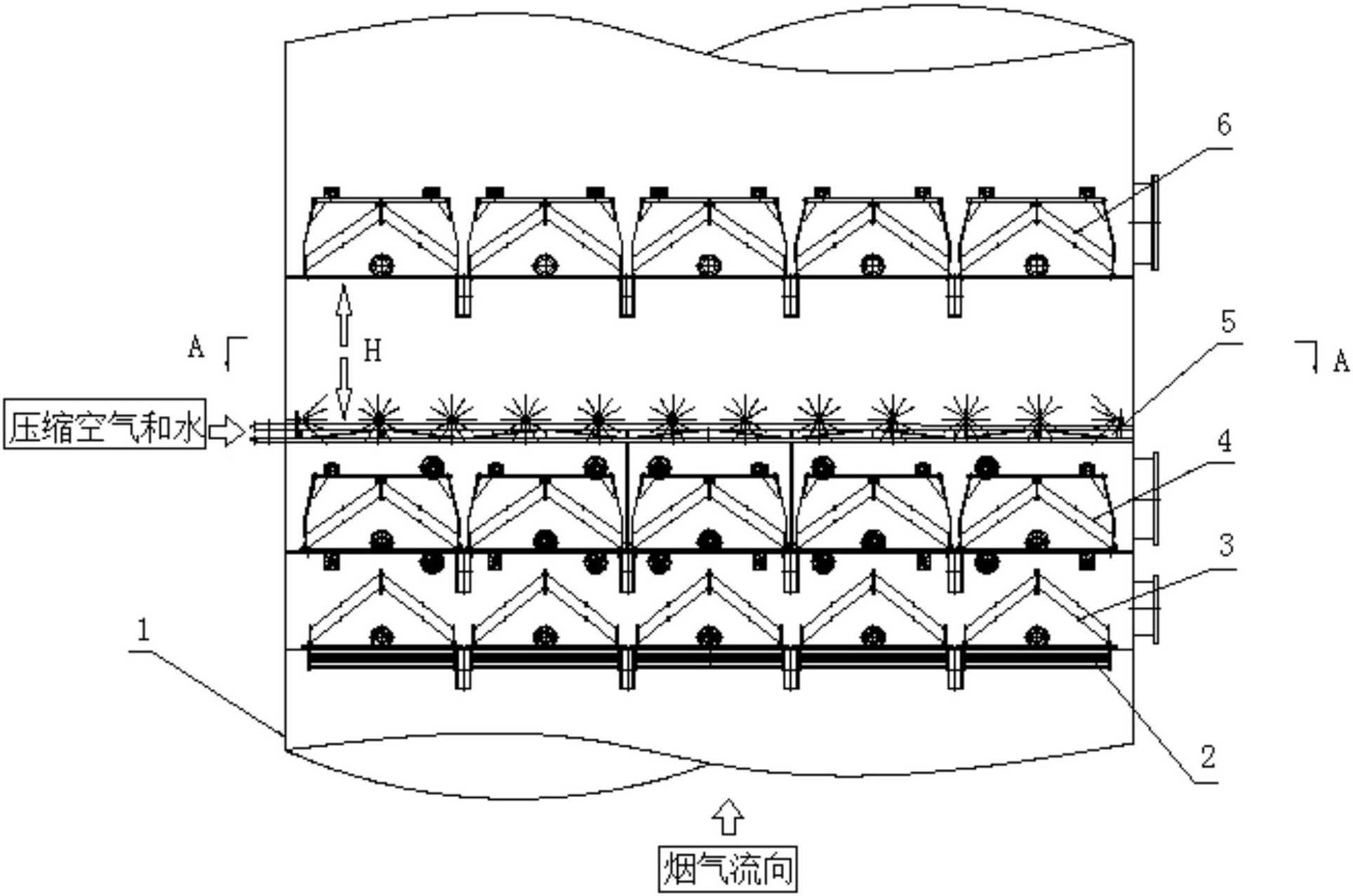

屋脊式除霧器結構：

主體：由兩級(或多級)人字形葉片組成，形成"V"型通道

葉片：正弦波型、單鉤型、孔鉤型等，常用PP/玻璃鋼材質，厚度2.7-3.0mm

支撐系統：單層梁支撐，確保穩定性

沖洗系統：3-4層沖洗水管+噴嘴，覆蓋率達150%，防止結垢

屋脊式除霧器原理：

機制：慣性碰撞+離心分離+重力沉降

氣流轉向：含霧煙氣通過彎曲通道時被多次改變方向

液滴分離：霧滴因慣性保持原軌跡，撞擊葉片表面形成液膜

液膜匯集：液膜沿葉片流至底部，返回吸收塔

煙氣：凈化后煙氣從除霧器上方排出

屋脊式除霧器選型與設計要點：

1.流速控制

范圍：2.8-4.5m/s

<2.5m/s：液滴慣性不足，效率驟降

>5.0m/s：已捕集液滴被重新卷起("二次帶水")，壓降激增

2.葉片選擇

初級：間距25-35mm，處理10μm以上大液滴

次級：間距15-25mm，處理5-10μm小液滴

3.材質選擇

PP：≤80℃，性價比高

FRP/PPH：80-120℃，耐腐蝕性強

4.沖洗系統設計

壓力：0.2-0.4MPa，確保沖凈且不損傷葉片

頻率：常規1次/小時，每次30-60秒

噴嘴：扇形(120°覆蓋)，確保無沖洗盲區
